Gewapende Grondconstructies

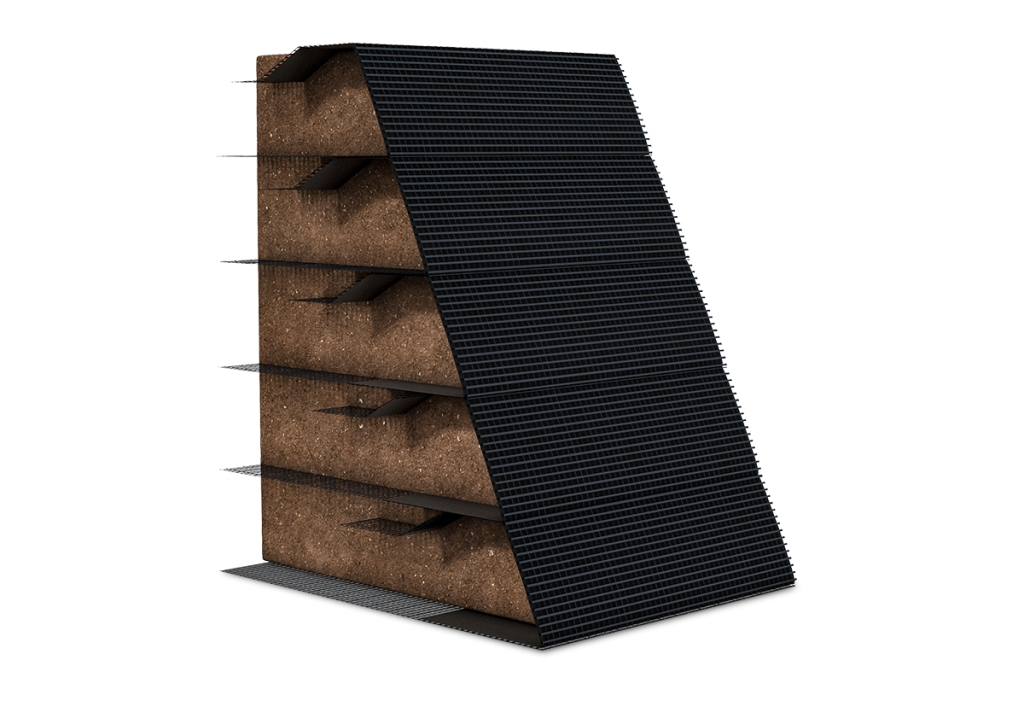

Eerst wordt een stabiele, vlakke fundering gecreëerd waarop de constructie wordt gebouwd. Hiervoor wordt de grond ontgraven tot het aanlegniveau en worden eventueel slappe lagen verwijderd of vervangen door geschikt zand. Op de fundering wordt de wapening van Solmax Miragrid GX geogrid uitgerold, met aan de kerende zijde van de wand een overlengte. Om erosie van het aanvulmateriaal te voorkomen wordt aan voorzijde een gronddicht geotextiel aangebracht. Op het grid wordt een eerste laag zand of menggranulaat aangebracht en zorgvuldig verdicht volgens de richtlijn. Vervolgens wordt de overlengte van het geogrid teruggeslagen, waardoor de grond wordt opgesloten. Door toepassing van meerdere lagen wordt de constructie opgebouwd tot de eindhoogte is bereikt.

Voor de opbouw van de lagen is een al dan niet tijdelijke vormwand nodig. Hiervoor zijn twee verschillende bouwmethoden mogelijk: een tijdelijke bekisting of de verloren bekistingmethode.

Wij bouwen gewapende grondconstructies volgens de CUR 198 ontwerprichtlijn: Kerende constructie van gewapende grond.

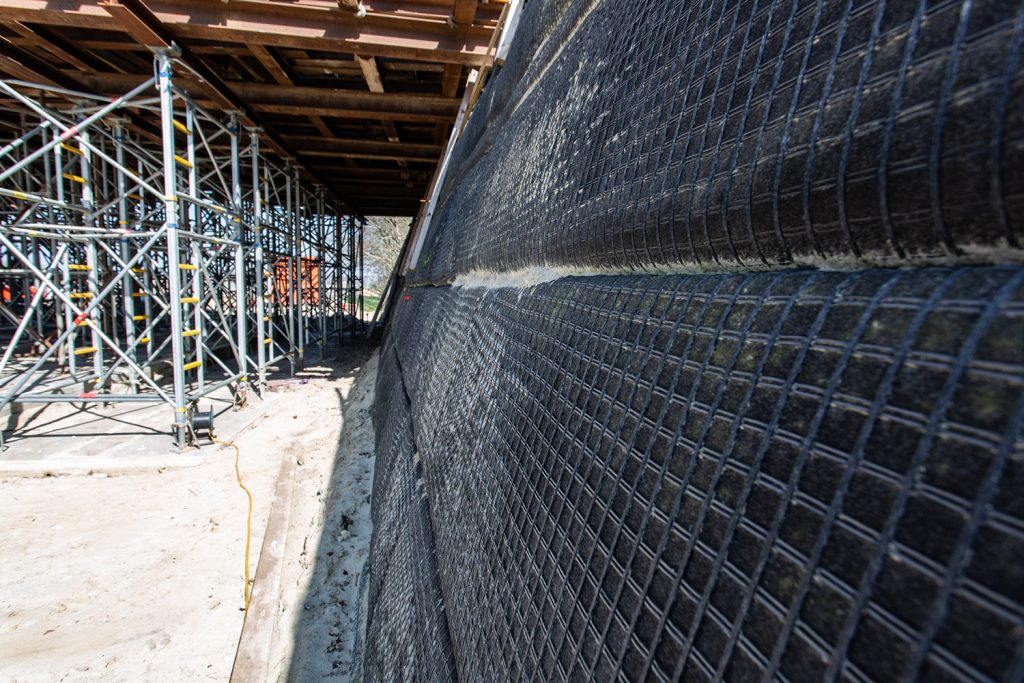

Voor een tijdelijke bekisting wordt een bekistingsraam met daartussen bekistingsplaten geïnstalleerd. Het frame wordt ondersteunt met verstelbare stempels, waarmee de hoek van de helling exact wordt afgesteld. De constructie wordt tegen de bekisting opgebouwd, hierdoor behoudt de wand zijn vorm. Na het aanbrengen van een aantal lagen worden de bekistingsplaten in het frame omhooggeschoven, zodat verder de hoogte in gebouwd kan worden. Wanneer de constructie op de juiste hoogte is, wordt het bekistingssysteem verwijderd en kan het worden hergebruikt bij een volgend project.

Er zijn situaties waarin geen ruimte is voor een tijdelijke bekisting. Dit kan bijvoorbeeld zijn doordat de constructie aan een oever moet komen of dat er dicht tegen andere infrastructuur gebouwd moet worden.

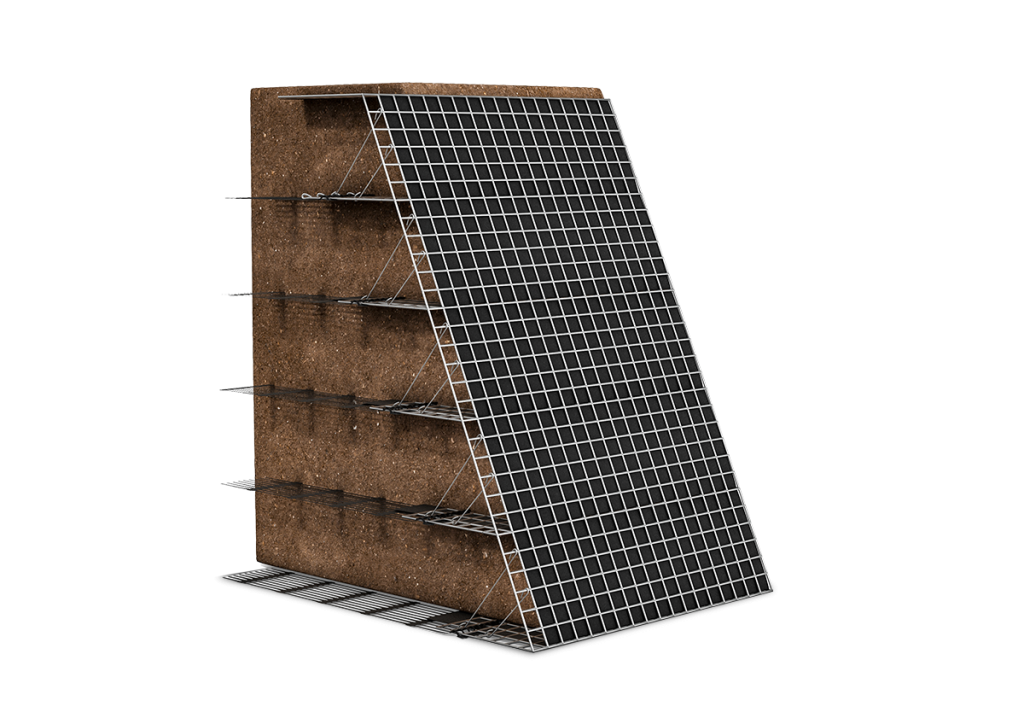

In deze gevallen bouwen we volgens de Verloren bekistingmethode. Hierbij wordt gebruikt gemaakt van zelf ontwikkelde stalen gaaspanelen om de lagen tegenaan te bouwen. Voor iedere bouwlaag worden nieuwe panelen geplaatst, die in tegenstelling tot de tijdelijke bekisting, blijven staan en onderdeel worden van de constructie. De opbouw van de lagen verloopt verder identiek aan die van een constructie met tijdelijke bekisting.

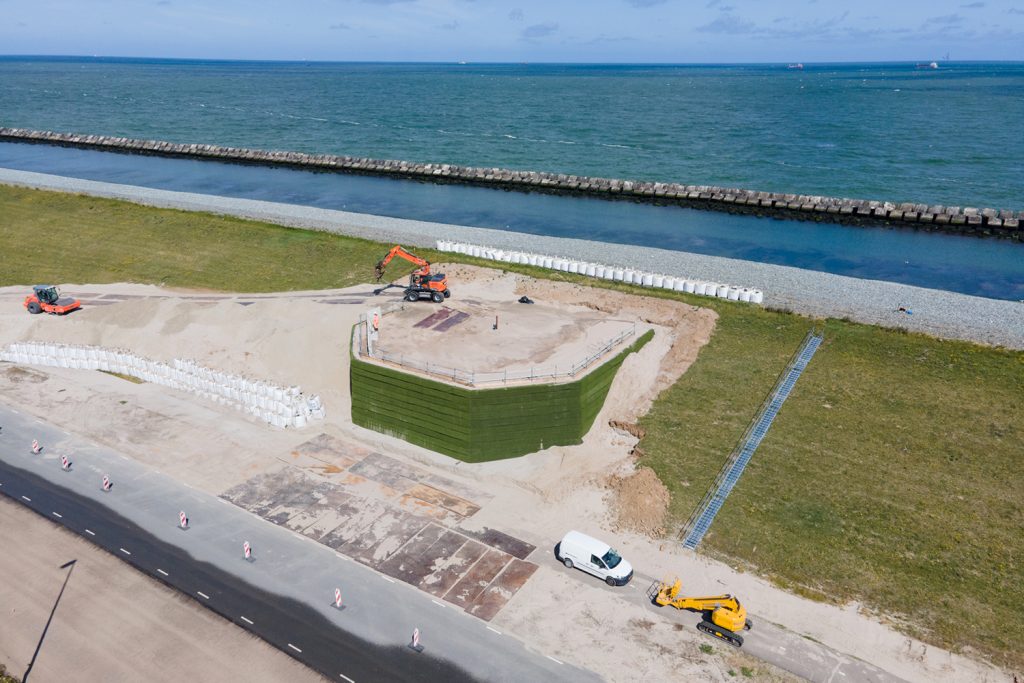

Een gewapende grondconstructie biedt een betrouwbare oplossing voor steile taluds en hoge belastingen. Ook bij wegen en spoorlijnen zorgen ze voor een duurzame, stabiele onderbouw die intensieve belasting kan weerstaan. Op aansluitingen met kunstwerken – zoals bruggen en viaducten – levert een GGC ze een naadloze overgang tussen verschillende constructies. Daarnaast zijn ze ideaal voor op- en afritten, waar hoogteverschillen veilig moeten worden opgevangen. Verder worden ze toegepast bij landhoofden en keerwanden. Tot slot is een GGC geschikt voor taludversterking, dijkverhoging en als geluidsschermen.

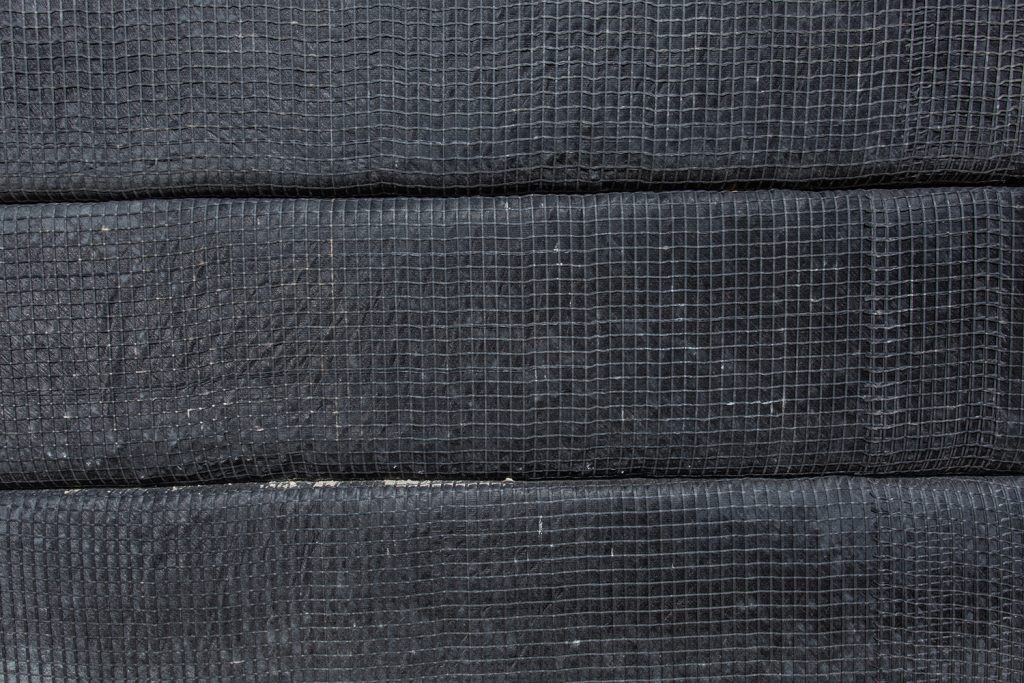

Met een GGC zijn steile tot verticale grondlichamen mogelijk, zonder dat zware betonnen of stalen damwanden nodig zijn. Hierdoor is er minder zwaar materieel nodig en is de bouwtijd korter, met een lagere CO2 voetafdruk en MKI-waarde als gevolg. Ten opzichte van een conventioneel talud levert een GGC, door het compacte horizontale profiel, veel ruimtebesparing op. De constructie is flexibel en kan lichte zettingen of trillingen opvangen zonder scheurvorming. Een GGC is esthetisch af te werken met facings van onder andere vegetatie, schanskorven, prefab-betonpanelen of Concrete Canvas. Dit geeft de architect meer ontwerpvrijheid en is de constructie goed in te passen in de omgeving.
